Конденсаторы для светотехники
Серия E05(E01) тип A пластиковый корпус

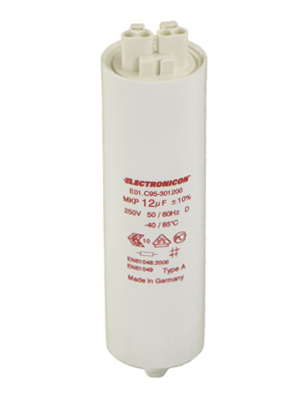

Серия E05(E01) тип A в пластиковом корпусе
Конденсаторы в пластиковом корпусе, с температурным предохранителем

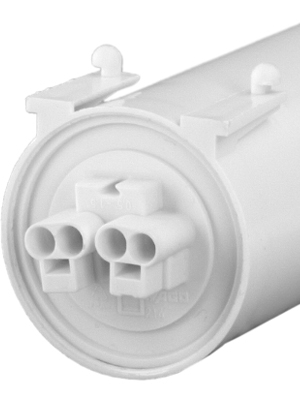

Конденсаторы серии E05 классифицированы по EN61048 как тип А-конденсаторы. Они изготовленные в пластиковом корпусе, не поддерживающем горение и не имеют жидкого или газообразного наполнителя. Электрическое подключение осуществляется либо клеммной колодкой либо прочными проводами, а внутри встроено разрядное сопротивление. Дополнительно к стандартным спецификациям для конденсаторов типа A, конденсаторы серии E05 оснащены интегрированным и запатентованным температурным предохранителем. Он реагирует исключительно на перегрев, типично происходящий при поломке конденсатора. Для максимального снижения затрат возможна поставка серии Е01 без предохранителя, но при этом необходимо учесть, что экономия по сравнению с защищенным вариантом весьма незначительная.
Обе серии Е01 и Е05 выпускаются "открытыми", т.е являются не герметичными. Наша рекомендация: применение их только в некритических эксплутационных условиях.
Внимательно прочитайте наши указания по технике безопасности для использования конденсаторов в опасной внешней среде.
Предлагаются емкостями до 55мкФ, напряжением 250В. Ассортимент испытан немецким VDE в соответствии с EN61048иEN61049, а также по ГОСТу.
![Trockenkonstruktion: Kondensatoren gefüllt mit nicht-flüssigen Materialien wie Gas oder festes Harz. Nicht zu verwechseln mit Kondensatoren in ' Trockentechnologie ', welche ein trockenes Dielektrikum (nicht-imprägnierte Wickel) aufweisen, jedoch mit einer Isolierflüssigkeit wie öl, Harz oder Gel gefüllt sein können. Trockenkonstruktion](/uploads/tx_osicons/trockenkonstruktion.jpg)
![Selbstheilend: Im Falle eines Kurzschlusses (Spannungsdurchschlag im Dielektrikum) verdampfen die Metallbeläge um den Durchschlagspunkt herum aufgrund der Temperatur des Lichtbogens, der sich zwischen den Elektroden bildet. Innerhalb weniger Mikrosekunden wird der Metalldampf durch den beim Durchschlag entstehenden Überdruck vom Zentrum des Durchschlages weggedrückt. Auf diese Weise bildet sich eine belagfreie Zone rings um den Durchschlagspunkt, wodurch dieser vollständig isoliert wird. Der Kondensator bleibt während und nach dem Durchschlag voll funktionsfähig. Selbstheilend](/uploads/tx_osicons/selbstheilend.jpg)
![Thermosicherung: Die Thermosicherung ist im Kondensatorkern platziert und spricht bei Übertemperatur infolge elektrischer oder thermischer Überlastung an. Im Inneren des Sicherungskörpers schmilzt das eigentliche Sicherungselement bei Übertemperatur so auf, dass die Drahtenden kugelförmig rückgeschmolzen sind, wobei die offenen Enden durch einen speziellen Isolierstoff 100%ig gegeneinander isoliert sind. Damit werden aus der Vergangenheit bekannte Unsicherheiten bezüglich Rückzündungen vollständig vermieden. Thermosicherung](/uploads/tx_osicons/thermosicherung.jpg)
![ENEC-VDE: Europaweit gültige Approbation nach Europäischen Sicherheits-Standards (ENEC), durchgeführt vom führenden deutschen Prüfinstitut VDE. ENEC-VDE](/uploads/tx_osicons/ENEC-VDE_zusammen_01.jpg)
![CQC-Prüfzeichen: Einige Typen dieser Baureihe sind nach dem chinesischen Kondensatorstandard approbiert und tragen das CQC-Zeichen. CQC-Prüfzeichen](/uploads/tx_osicons/icon31.jpg)
