Компоненты для компенсации реактивной мощности
Одно- и трехфазные силовые конденсаторы
E62-3ph/3HV AC-Конденсаторы
Ключевая часть Вашего АС-фильтра

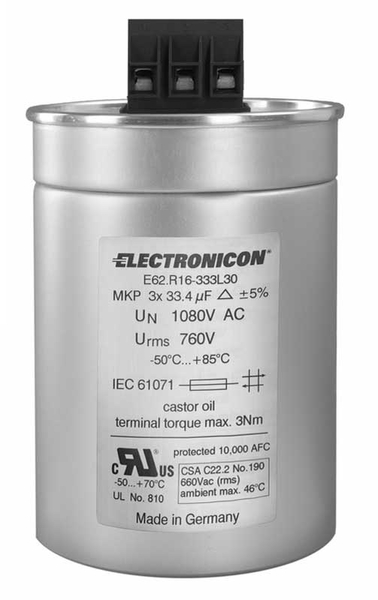

Конденсаторы серии Е62-3ф отличаются своей стойкостью к перегрузкам. Они специально разработаны для работы в экcтремальных и сложных рабочих режимах, например, в качестве фильтров или для коррекции коэффициента мощности в ветрогенераторах или устройствах безперебойного питания.
Благодаря своей конструкции имеют очень низкое эквивалентное последовательное сопротивление и малую собственную индуктивность. Наш основной конструктивный принцип - преимущество короткой по высоте секцией конденсатора с относительно большим диаметром, а также наша технология волнообразной резки SINECUT™ - делают работу возможной даже при высоких величинах эффективных и ударных токов.
Три конденсаторных элемента соединяются электрически внутри корпуса в треугольник. Использование минерального масла в качестве наполнителя позволяет улучшить рассеивание тепла и совершенствовать внутреннюю изоляцию. Защищенные от прикосновений выводы исполнения CAPAGRIP™ обеспечивают простоту и надежность подключения разрядных сопротивлений или разрядных дросселей (класс защиты IP20).
Стандартная конструкция предусматривает долговременную стабильность емкости в пределах ± 5%. Возможно изготовление с еще меньшим допуском.
Значительно улучшенные характеристики самовосстановления, а также встроенный предохранитель-прерыватель от избыточного давления ("BAM") обеспечивают безопасность работы и контролируют отключение конденсатора в случае перегрузки или выхода его из строя в конце срока службы.
![Dreieckschaltung: Dreiphasiger Kondensator; die drei Kapazitäten sind intern im Dreieck verschaltet. Dreieckschaltung](/uploads/tx_osicons/dreieckschaltung.jpg)
![Pflanzenöl, ölgefüllt: Natürliches öl, hauptsächlich auf Basis von Rhizinus. Vollständig frei von giftigen oder verbotenen Substanzen. Der Flammpunkt liegt mit ca. 260-300°C wesentlich höher als der üblicher mineralischer oder synthetischer Imprägnieröle. Pflanzenöl, ölgefüllt](/uploads/tx_osicons/pflanzenoel.jpg)
![Selbstheilend: Im Falle eines Kurzschlusses (Spannungsdurchschlag im Dielektrikum) verdampfen die Metallbeläge um den Durchschlagspunkt herum aufgrund der Temperatur des Lichtbogens, der sich zwischen den Elektroden bildet. Innerhalb weniger Mikrosekunden wird der Metalldampf durch den beim Durchschlag entstehenden Überdruck vom Zentrum des Durchschlages weggedrückt. Auf diese Weise bildet sich eine belagfreie Zone rings um den Durchschlagspunkt, wodurch dieser vollständig isoliert wird. Der Kondensator bleibt während und nach dem Durchschlag voll funktionsfähig. Selbstheilend](/uploads/tx_osicons/selbstheilend.jpg)
![Überdrucksicherung: Die Überdrucksicherung (BAM: 'Break Action Mechanism)' besteht aus einer Sollbruchstelle in einem, oder mehreren Anschlussdrähten. Bei einem Überdruck im Kondensator verlängert sich das Gehäuse durch das öffnen der gestauchten Sicke bzw. Wölbung des Metalldeckels und die Stromzufuhr zu den Kondensatorwickeln wird an den Sollbruchstellen irreversibel unterbrochen. Es ist zu beachten, dass dieses Sicherungsprinzip nur innerhalb der zulässigen Be- und Überlastungsgrenzen zuverlässig wirken kann. Überdrucksicherung](/uploads/tx_osicons/ueberdrucksicherung.jpg)
![Schutzgrad IP20: Das Anschlusselement CAPAGRIP K, L und M weist einen Schutzgrad IP20 auf, d.h. es ist vor Berührung mit dem Finger geschützt, so dass spannungsführende Teile nicht berührt werden können. Die Entladebaugruppen sind ebenfalls in diesen Berührungsschutz einbezogen. Schutzgrad IP20](/uploads/tx_osicons/schutzgrad_IP20-1_01.jpg)
![Flüssige Füllung: Vertikale Einbaulage ist in jedem Falle vorzuziehen. Flüssige Füllung](/uploads/tx_osicons/Fluessige_Fuellung.jpg)
![Hoher Effektivstrom (Imax): In der Leistungselektronik entspricht die Angabe Imax dem maximalen Effektivstrom, welcher dauerhaft auftreten darf. In der Blindleistungskompensation ist der Effektivstrom angegeben als IN und muss dabei eine zusätzliche Reserve von mindestens 30% beinhalten, welche Kapazitäts- und Spannungstoleranzen sowie zulässigen Oberwellenbelastungen Rechnung trägt. Hoher Effektivstrom (Imax)](/uploads/tx_osicons/hoher_effektivstrom.jpg)
![Stoßströme, Stromstöße: Stoßspitzenstrom IS, der vereinzelt kurzzeitig im Störungsfall auftreten darf. In unseren Datenblättern und Katalogen geben wir einen Maximalstrom an, welcher bis zu 1000 mal mit einer Höchstdauer von jeweils 50 ms auftreten darf. Unsere Kondensatoren für Blindleistungskompensation und dreiphasigen Filterkondensatoren sind, je nach Bauform und Nennspannung, für kurzzeitige Einschaltspitzenströme zwischen 100-400 x IN geeignet. Stoßströme, Stromstöße](/uploads/tx_osicons/Stossstroeme.jpg)
![SINECUT™: Die Verbindung zwischen Folie und Stirnkontaktschicht wird bei hohen Stoß- oder Effektivströmen außerordentlich hoch belastet und gilt als besonders kritisch für Lebensdauer und Funktionssicherheit des Kondensators. Diese relative Belastung reduzieren wir bei ausgewählten Typen, indem wir durch wellenförmiges Schneiden der Folienbahnen die Auflagefläche der Stirnkontaktschickt vergrößern. Mit SINECUT hat ELECTRONICON eine eigene optimierte Lösung geschaffen und die Stromfestigkeit gegenüber herkömmlichen Wellenschnittmethoden um mehrere Prozent verbessert. SINECUT™](/uploads/tx_osicons/SINECUTTM.jpg)
![UL810: Standard von Underwriter's Laboratories (USA) für Wechselspannungskondensatoren UL810](/uploads/tx_osicons/UL_810_02.jpg)
![CSA 22.2 No. 190 - Capacitors for Power Factor Correction: Standard von Canadian Standards Association (Kanada) für Wechselspannungskondensatoren bis 600Vrms. CSA 22.2 No. 190 - Capacitors for Power Factor Correction](/uploads/tx_osicons/CSA.jpg)

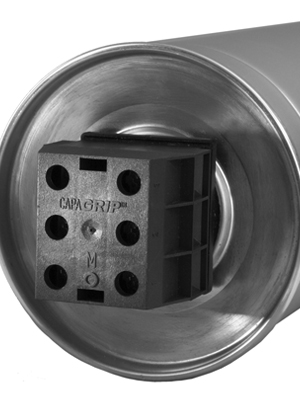

![CAPAGRIP™: Schraubklemme in den drei Größen K, L und M. Entwickelt von ELECTRONICON zum bequemen Anschluss von dreiphasigen Leistungskondensatoren und einphasigen Leistungselektronikkondensatoren. Das äußere Erscheinungsbild der Klemmenform L ist nach und nach von mehreren ausländischen Herstellern illegal kopiert worden. Nur die Originalklemme mit dem CAPAGRIP-Logo garantiert den von den Entwicklern erdachten zuverlässigen und langzeitstabilen Halt der Schraubklemmen. CAPAGRIP™](/uploads/tx_osicons/capa.jpg)
