Компоненты для среднего напряжения
Конденсаторы среднего напряжения
Серия E90 MSD™
- Экологическая альтернатива
Никаких жидкостей
Самовосстанавливающийся диэлектрик и высокая стабильность емкости - Отсутствие асимметрии фаз
Традиционная система ALLFILM конденсаторов среднего и высокого напряжений монтируется из алюминиевой фольги и полипропиленовой пленки с последующей пропиткой синтетическим маслом. Пробои, возникающие в таком роде диэлектрика, вызывают непрерывные короткие замыкания и выход из строя целой конденсаторной секции. Это в свою очередь ведет к изменению соотношения напряжения в конденсаторе и к цепной реакции неполадок в других конденсаторных секциях. В результате конденсатор выходит из строя. Если речь идет еще о трехфазных конденсаторах, то в этом процессе возникает ассиметрия между отдельными фазами, которая также может вызвать дополнительные убытки и разрушения.
В наших конденсаторах среднего напряжения MSD™ используется знакомый нам диэлектрик из металлизированного полипропилена. По этой причине группа таких конденсаторов является также самовосстанавливающейся и очень стабильной. Короткие замыкания в диэлектрике регенерируются самостоятельно, серийная авария последовательно включенных секций конденсатора практически невозможна. Вследствие этого исключаются асимметрия фаз, а с этим и применение дорогостоящего конденсаторного защитного реле. Значение емкости остается на продолжительный срок практически неизменным, что особенно важно при использвание в установках с дросселями.
Вместо применения плоских конденсаторных пакетов в нашей технологии используются цилиндрические конденсаторные секции. Их преимуществом явялется отсутствие механических нагрузок в местах сгиба, которые так типичны для ALLFILM - секций.
Иначе чем в обычных ALLFILM конденсаторах, у наших конденсаторов MSD™ полностью отсутствуют легко воспламеняемые жидкие пропиточные материалы. MSD™ конденсаторы заполняются экологически чистой затвердевающей смолой на основе растительного масла. Этим объясняются их преимущества при использовании в чувствительной среде, при эксплуатациях с высокой вибрационной нагрузкой, а также и при более поздней утилизации отработанных материалов.

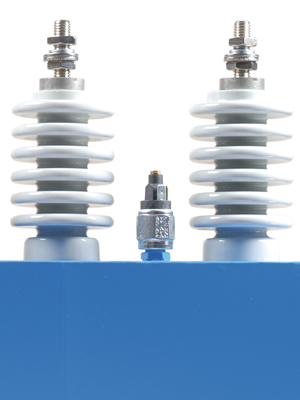

В случае отказа конденсаторы MSD™ серии не вызывают коротких замыканий. Поэтому применение токовых предохранителей является излишним. Эту операцию выполняет пневманитический выключатель, который надежно контролирует и сообщает о критической ситуации.

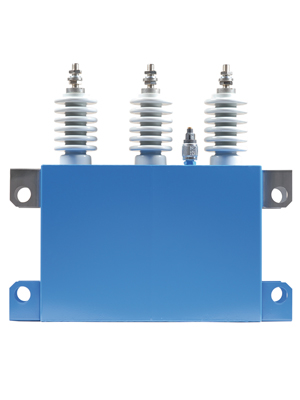

Предлагаются трехфазные (с соединением звездой) конденсаторы от 50 до 400 кВАр для сетей до 12 кВ, 50/60 Гц.
Конструктивное исполнение в соответствие с IEC60871, 61071 и 60110.
![Sternschaltung: Dreiphasiger Kondensator; die drei Kapazitäten sind intern im Stern verschaltet. Sternschaltung](/uploads/tx_osicons/sternschaltung.jpg)
![Selbstheilend: Im Falle eines Kurzschlusses (Spannungsdurchschlag im Dielektrikum) verdampfen die Metallbeläge um den Durchschlagspunkt herum aufgrund der Temperatur des Lichtbogens, der sich zwischen den Elektroden bildet. Innerhalb weniger Mikrosekunden wird der Metalldampf durch den beim Durchschlag entstehenden Überdruck vom Zentrum des Durchschlages weggedrückt. Auf diese Weise bildet sich eine belagfreie Zone rings um den Durchschlagspunkt, wodurch dieser vollständig isoliert wird. Der Kondensator bleibt während und nach dem Durchschlag voll funktionsfähig. Selbstheilend](/uploads/tx_osicons/selbstheilend.jpg)
![Trockenkonstruktion: Kondensatoren gefüllt mit nicht-flüssigen Materialien wie Gas oder festes Harz. Nicht zu verwechseln mit Kondensatoren in ' Trockentechnologie ', welche ein trockenes Dielektrikum (nicht-imprägnierte Wickel) aufweisen, jedoch mit einer Isolierflüssigkeit wie öl, Harz oder Gel gefüllt sein können. Trockenkonstruktion](/uploads/tx_osicons/trockenkonstruktion.jpg)
![Druckschalter: Bei spannungsmäßiger oder thermischer Überlastung bzw. am Ende der Lebensdauer kann es zum Versagen der Selbstheilung kommen und ein Überdruck im Kondensator entstehen. Um ein Bersten der Gehäuse zu verhindern, sind die Kondensatoren generell mit einem Überdruck-Signalschalter (öffner) versehen. Dieser ermöglicht die externe Überwachung und ggf. Abschaltung der Kondensatoren über externe Vorrichtungen. Es ist zu beachten, dass der Überdruckschalter nur innerhalb der zulässigen Be- und überlastungsgrenzen zuverlässig wirken kann. Druckschalter](/uploads/tx_osicons/druckschalter.jpg)
![Integrierte Entladewiderstände: Die Entladewiderstände in unseren Niederspannungskondensatoren sind für eine Entladung unter 50V in höchstens 60 Sekunden ausgelegt. Die Widerstände in unseren Mittelspannungskondensatoren entladen binnen 10 Minuten auf <75V. Integrierte Entladewiderstände](/uploads/tx_osicons/_integrierte_entladewiderstaende.jpg)
