DC-Конденсаторы для преобразователей

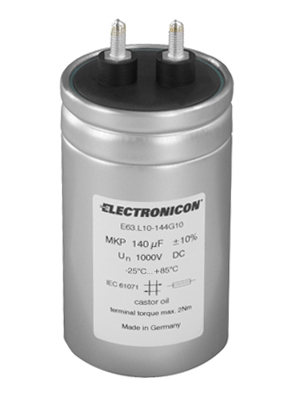

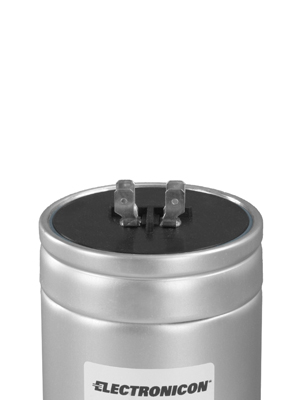

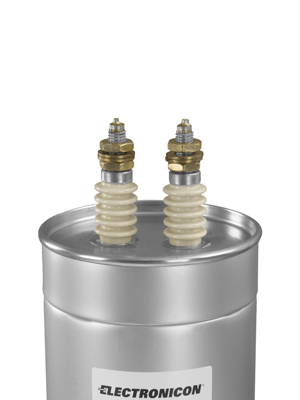

Серия E63 DC
Конденсаторы постоянного напряжения со встроенным предохранителем
Специальные технологии применения пленки и напыляемых металлов позволили создать конденсаторы с предельно допустимой силой тока, привлекательные для применения в качестве сглаживающих или накопительных конденсаторах в промежуточных цепях постоянного тока в условиях высоких импульсных кратковременных токов.
Конденсаторы выделяются очень эффективным соотношением ёмкости к объему, повышенной изоляционной прочностью и наполнены экологически чистым маслом.
Превосходные характеристики самовосстановления, а также встроенный предохранитель-прерыватель от избыточного давления ("BAM") обеспечивают безопасность работы и контролируют отключение в случае перегрузки или выхода из строя в конце срока службы конденсатора.
Наличие встроенного предохранителя удлинняет внутренние проводники, что объясняет несколько повышенное значение собственной индуктивности и частично снижает стойкость по отношению к импульсным токам. Если эти два критерия критичны для Вaс при выборе конденсатора, то рекомендуем применение конденсаторов серии Е50 и Е53.
![Pflanzenöl, ölgefüllt: Natürliches öl, hauptsächlich auf Basis von Rhizinus. Vollständig frei von giftigen oder verbotenen Substanzen. Der Flammpunkt liegt mit ca. 260-300°C wesentlich höher als der üblicher mineralischer oder synthetischer Imprägnieröle. Pflanzenöl, ölgefüllt](/uploads/tx_osicons/pflanzenoel.jpg)
![Selbstheilend: Im Falle eines Kurzschlusses (Spannungsdurchschlag im Dielektrikum) verdampfen die Metallbeläge um den Durchschlagspunkt herum aufgrund der Temperatur des Lichtbogens, der sich zwischen den Elektroden bildet. Innerhalb weniger Mikrosekunden wird der Metalldampf durch den beim Durchschlag entstehenden Überdruck vom Zentrum des Durchschlages weggedrückt. Auf diese Weise bildet sich eine belagfreie Zone rings um den Durchschlagspunkt, wodurch dieser vollständig isoliert wird. Der Kondensator bleibt während und nach dem Durchschlag voll funktionsfähig. Selbstheilend](/uploads/tx_osicons/selbstheilend.jpg)
![Überdrucksicherung: Die Überdrucksicherung (BAM: 'Break Action Mechanism)' besteht aus einer Sollbruchstelle in einem, oder mehreren Anschlussdrähten. Bei einem Überdruck im Kondensator verlängert sich das Gehäuse durch das öffnen der gestauchten Sicke bzw. Wölbung des Metalldeckels und die Stromzufuhr zu den Kondensatorwickeln wird an den Sollbruchstellen irreversibel unterbrochen. Es ist zu beachten, dass dieses Sicherungsprinzip nur innerhalb der zulässigen Be- und Überlastungsgrenzen zuverlässig wirken kann. Überdrucksicherung](/uploads/tx_osicons/ueberdrucksicherung.jpg)
![Flüssige Füllung: Vertikale Einbaulage ist in jedem Falle vorzuziehen. Flüssige Füllung](/uploads/tx_osicons/Fluessige_Fuellung.jpg)
![Hoher Effektivstrom (Imax): In der Leistungselektronik entspricht die Angabe Imax dem maximalen Effektivstrom, welcher dauerhaft auftreten darf. In der Blindleistungskompensation ist der Effektivstrom angegeben als IN und muss dabei eine zusätzliche Reserve von mindestens 30% beinhalten, welche Kapazitäts- und Spannungstoleranzen sowie zulässigen Oberwellenbelastungen Rechnung trägt. Hoher Effektivstrom (Imax)](/uploads/tx_osicons/hoher_effektivstrom.jpg)
![Stoßströme, Stromstöße: Stoßspitzenstrom IS, der vereinzelt kurzzeitig im Störungsfall auftreten darf. In unseren Datenblättern und Katalogen geben wir einen Maximalstrom an, welcher bis zu 1000 mal mit einer Höchstdauer von jeweils 50 ms auftreten darf. Unsere Kondensatoren für Blindleistungskompensation und dreiphasigen Filterkondensatoren sind, je nach Bauform und Nennspannung, für kurzzeitige Einschaltspitzenströme zwischen 100-400 x IN geeignet. Stoßströme, Stromstöße](/uploads/tx_osicons/Stossstroeme.jpg)
