Компоненты для компенсации реактивной мощности
Одно- и трехфазные силовые конденсаторы

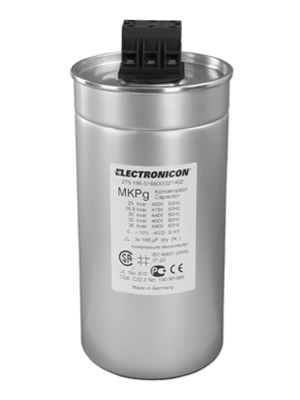

Конденсаторы MKPg™/MKP™ с клеммами CAPAGRIP™
Обладая многолетним опытом, новейшими технологиями и современными производственными возможностями, мы изготавливаем конденсаторы по двум основным технологиям: MKP и MKPgTM. В конденсаторах, производимых по технологии MKP, для защиты элементов конденсатора используется безопасное для окружающей среды растительное масло, а в технологии MKPgTM мы применяем нейтральный инертный газ, который даже еще лучше по всем показателям безопасности.
При разработке наших конденсаторов наряду с использованием экологически безопасных материалов мы фокусировались на обеспечении превосходных технических характеристик и высокой степени электробезопасности, используя высококачественную металлизированную пленку, специальную технологию резки пленки SINECUT и оптимизированную геометрию намотки секций. Помимо высокой удельной емкости наши конденсаторы обеспечивают высокую нагрузочную способность по AC-напряжению и высокую прочность по току как в рабочем режиме (rms), так и в режиме перегрузки (surge). В отличие от конкурентной продукции наши конденсаторы проходят 100% тестирование на соответствие заявленным значениям параметров, что гарантирует качественную и безотказную работу в пределах спецификации.
Наши конденсаторы могут использоваться в любом оборудовании для коррекции коэффициента мощности, а при необходимости, могут быть адаптированы под Ваши конкретные требования. Для изготовления конденсаторов используется самовосстанавливающийся диэлектрик, а в каждом из конденсаторов предусмотрена защита от избыточного давления (механизм предохранителя-прерывателя, break-action mechanism, "BAM ").

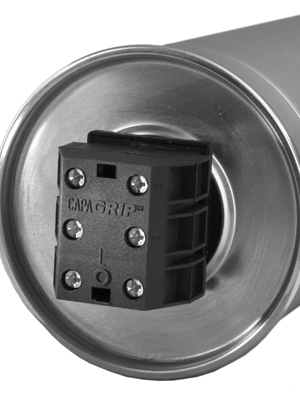

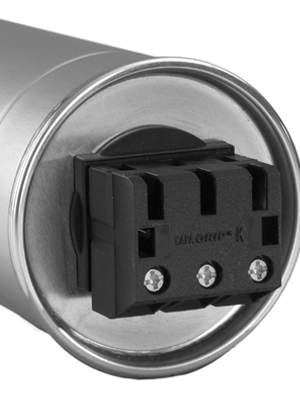

Безопасное и надежное электрическое соединение обеспечивается оригинальной запатентованной технологией клемм CAPAGRIPTM, представленной тремя типоразмерами K, L и M. Данная технология скопирована многими производителями и в настоящий момент стала практически стандартом де-факто для компенсационных конденсаторов. Тем не менее, хотя копии и обладают меньшей стоимостью, они не соответствуют техническим параметрам и качеству исполнения нашей оригинальной технологии CAPAGRIPTM.
Исполнение, тестирование и применение соответствует стандартам IEC60831, UL810 и CSA 22.2.
Конденсаторы на номинальное напряжение до 660В(rms) протестированы и одобрены организацией CSA на соответствие стандартам UL и CSA.
Доступны в диапазоне мощности от 0,5 до 50кВАр и рассчитаны на номинальные напряжения до 1000В(rms)/1400В AC.
Все типы конденсаторов по технологии MKPg, представленные в каталоге, могут быть изготовлены в тех же габаритах по технологии MKP с масляным наполнителем.
![Dreieckschaltung: Dreiphasiger Kondensator; die drei Kapazitäten sind intern im Dreieck verschaltet. Dreieckschaltung](/uploads/tx_osicons/dreieckschaltung.jpg)
![Trockenkonstruktion: Kondensatoren gefüllt mit nicht-flüssigen Materialien wie Gas oder festes Harz. Nicht zu verwechseln mit Kondensatoren in ' Trockentechnologie ', welche ein trockenes Dielektrikum (nicht-imprägnierte Wickel) aufweisen, jedoch mit einer Isolierflüssigkeit wie öl, Harz oder Gel gefüllt sein können. Trockenkonstruktion](/uploads/tx_osicons/trockenkonstruktion.jpg)
![Selbstheilend: Im Falle eines Kurzschlusses (Spannungsdurchschlag im Dielektrikum) verdampfen die Metallbeläge um den Durchschlagspunkt herum aufgrund der Temperatur des Lichtbogens, der sich zwischen den Elektroden bildet. Innerhalb weniger Mikrosekunden wird der Metalldampf durch den beim Durchschlag entstehenden Überdruck vom Zentrum des Durchschlages weggedrückt. Auf diese Weise bildet sich eine belagfreie Zone rings um den Durchschlagspunkt, wodurch dieser vollständig isoliert wird. Der Kondensator bleibt während und nach dem Durchschlag voll funktionsfähig. Selbstheilend](/uploads/tx_osicons/selbstheilend.jpg)
![Überdrucksicherung: Die Überdrucksicherung (BAM: 'Break Action Mechanism)' besteht aus einer Sollbruchstelle in einem, oder mehreren Anschlussdrähten. Bei einem Überdruck im Kondensator verlängert sich das Gehäuse durch das öffnen der gestauchten Sicke bzw. Wölbung des Metalldeckels und die Stromzufuhr zu den Kondensatorwickeln wird an den Sollbruchstellen irreversibel unterbrochen. Es ist zu beachten, dass dieses Sicherungsprinzip nur innerhalb der zulässigen Be- und Überlastungsgrenzen zuverlässig wirken kann. Überdrucksicherung](/uploads/tx_osicons/ueberdrucksicherung.jpg)
![Schutzgrad IP20: Das Anschlusselement CAPAGRIP K, L und M weist einen Schutzgrad IP20 auf, d.h. es ist vor Berührung mit dem Finger geschützt, so dass spannungsführende Teile nicht berührt werden können. Die Entladebaugruppen sind ebenfalls in diesen Berührungsschutz einbezogen. Schutzgrad IP20](/uploads/tx_osicons/schutzgrad_IP20.jpg)
![GOST: Offizielle Standardbehörde der Russischen Föderation. GOST](/uploads/tx_osicons/GOST_02.jpg)
![UL810: Standard von Underwriter's Laboratories (USA) für Wechselspannungskondensatoren UL810](/uploads/tx_osicons/UL_810_02.jpg)
![CSA 22.2 No. 190 - Capacitors for Power Factor Correction: Standard von Canadian Standards Association (Kanada) für Wechselspannungskondensatoren bis 600Vrms. CSA 22.2 No. 190 - Capacitors for Power Factor Correction](/uploads/tx_osicons/CSA.jpg)
![CE-Kennzeichnung: Entspricht den relevanten europäischen Richtlinien wie z.B. der EMV- bzw. der Niederspannungsrichtlinie. Achtung: CE ist eine Konformitätserklärung des Herstellers für Geräte oder Komponenten, welche in ihrer vorliegenden Form ohne weitere Verarbeitung bestimmungsgemäß eingesetzt werden können. CE ist KEIN Prüfzeichen und bedarf nicht der Zertifizierung durch ein unabhänges Prüfinstitut. CE-Kennzeichnung](/uploads/tx_osicons/CE-Kennung.jpg)
![SINECUT™: Die Verbindung zwischen Folie und Stirnkontaktschicht wird bei hohen Stoß- oder Effektivströmen außerordentlich hoch belastet und gilt als besonders kritisch für Lebensdauer und Funktionssicherheit des Kondensators. Diese relative Belastung reduzieren wir bei ausgewählten Typen, indem wir durch wellenförmiges Schneiden der Folienbahnen die Auflagefläche der Stirnkontaktschickt vergrößern. Mit SINECUT hat ELECTRONICON eine eigene optimierte Lösung geschaffen und die Stromfestigkeit gegenüber herkömmlichen Wellenschnittmethoden um mehrere Prozent verbessert. SINECUT™](/uploads/tx_osicons/SINECUTTM.jpg)
![CAPAGRIP™: Schraubklemme in den drei Größen K, L und M. Entwickelt von ELECTRONICON zum bequemen Anschluss von dreiphasigen Leistungskondensatoren und einphasigen Leistungselektronikkondensatoren. Das äußere Erscheinungsbild der Klemmenform L ist nach und nach von mehreren ausländischen Herstellern illegal kopiert worden. Nur die Originalklemme mit dem CAPAGRIP-Logo garantiert den von den Entwicklern erdachten zuverlässigen und langzeitstabilen Halt der Schraubklemmen. CAPAGRIP™](/uploads/tx_osicons/capa.jpg)
