DC-Конденсаторы для преобразователей

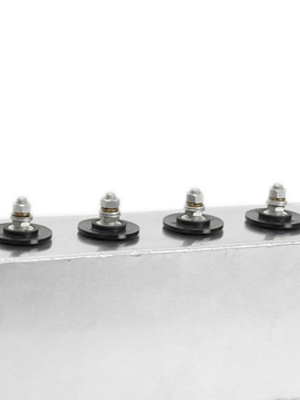

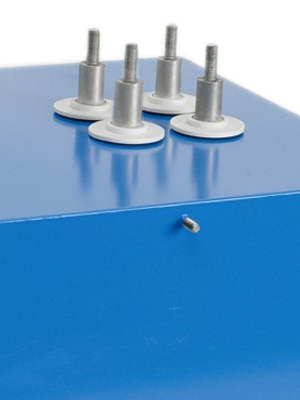

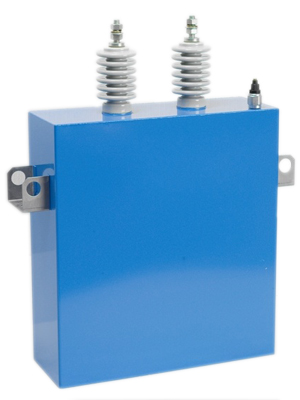

E56 DC, E59 AC/DC (прямоугольные)
Стандартная серия или спецзаказ - высокие значения емкости в соответствие с Вашими пожеланиями
Благодаря использованию специальной пленки, составу и способу наполнения, а также специальной конструкции, конденсаторы серии Е56 и серии Е59 имеют большую емкость и низкую самоиндуктивность, а также высокую токовую выдержку (до 750 кА) и способны работать при значении среднеквадратического тока до 950 А. Благодаря применению цилиндрических намоток без сжатия такие конденсаторы являются особенно стабильными и механически устойчивыми.
Специальные выводы, имеющие плоскую конструкцию, также позволяют снизить самоиндуктивность конденсатора. Конденсаторы имеют высокую удельную емкость и в то же время хорошо защищены от перенапряжения. Они прекрасно подходят для работы в буферных цепях преобразователей, фильтров и других устройств силовой электроники.
Элементы конденсатора помещены в стальной либо в алюминиевый корпус, защищенный от протечек, и залиты затвердевающейся полиуретановой смолой, и таким образом является полностью сухим. Даже при работе в высокотемпературном режиме и большом количестве самовосстанавливающихся пробоев, конденсатор продолжает стабильно работать. Встроенный пневматический переключатель срабатывает при превышении давления внутри корпуса на 0,5 бар и замыкает сигнальный контакт (по желанию заказчика возможен также нормально замкнутый контакт). Это позволяет обеспечить внешний контроль внутреннего давления, защиту от перегрузки и выхода из строя в конце эксплуатационного режима.
Предлагаются сочетания емкости и напряжения от 53 мФ 900 В DC и до 1,45 мФ 5000 В DC, при переменном напряжении до 10 кВ. Конкретные значения зависят от требований клиента.
![Trockenkonstruktion: Kondensatoren gefüllt mit nicht-flüssigen Materialien wie Gas oder festes Harz. Nicht zu verwechseln mit Kondensatoren in ' Trockentechnologie ', welche ein trockenes Dielektrikum (nicht-imprägnierte Wickel) aufweisen, jedoch mit einer Isolierflüssigkeit wie öl, Harz oder Gel gefüllt sein können. Trockenkonstruktion](/uploads/tx_osicons/trockenkonstruktion.jpg)
![Selbstheilend: Im Falle eines Kurzschlusses (Spannungsdurchschlag im Dielektrikum) verdampfen die Metallbeläge um den Durchschlagspunkt herum aufgrund der Temperatur des Lichtbogens, der sich zwischen den Elektroden bildet. Innerhalb weniger Mikrosekunden wird der Metalldampf durch den beim Durchschlag entstehenden Überdruck vom Zentrum des Durchschlages weggedrückt. Auf diese Weise bildet sich eine belagfreie Zone rings um den Durchschlagspunkt, wodurch dieser vollständig isoliert wird. Der Kondensator bleibt während und nach dem Durchschlag voll funktionsfähig. Selbstheilend](/uploads/tx_osicons/selbstheilend.jpg)
![Druckschalter: Bei spannungsmäßiger oder thermischer Überlastung bzw. am Ende der Lebensdauer kann es zum Versagen der Selbstheilung kommen und ein Überdruck im Kondensator entstehen. Um ein Bersten der Gehäuse zu verhindern, sind die Kondensatoren generell mit einem Überdruck-Signalschalter (öffner) versehen. Dieser ermöglicht die externe Überwachung und ggf. Abschaltung der Kondensatoren über externe Vorrichtungen. Es ist zu beachten, dass der Überdruckschalter nur innerhalb der zulässigen Be- und überlastungsgrenzen zuverlässig wirken kann. Druckschalter](/uploads/tx_osicons/druckschalter.jpg)
![Trockenkonstruktion: Beliebige Montagelage möglich. Trockenkonstruktion](/uploads/tx_osicons/trockenkonstruktion2.jpg)
![Eigeninduktivität: Summe aller induktiven Bestandteile, die konstruktionsbedingt in jedem Kondensator enthalten sind (externe Anschlüsse, innere Verschaltung, usw.) Eigeninduktivität](/uploads/tx_osicons/eigeninduktivitaet.jpg)
![Hoher Effektivstrom: Die Kondensatoren dieser Baureihe eignen sich besonders für Anwendungen mit sehr hohen Effektivströmen. Hoher Effektivstrom](/uploads/tx_osicons/Hoher_Effektivstrom-2.jpg)
![SINECUT™: Die Verbindung zwischen Folie und Stirnkontaktschicht wird bei hohen Stoß- oder Effektivströmen außerordentlich hoch belastet und gilt als besonders kritisch für Lebensdauer und Funktionssicherheit des Kondensators. Diese relative Belastung reduzieren wir bei ausgewählten Typen, indem wir durch wellenförmiges Schneiden der Folienbahnen die Auflagefläche der Stirnkontaktschickt vergrößern. Mit SINECUT hat ELECTRONICON eine eigene optimierte Lösung geschaffen und die Stromfestigkeit gegenüber herkömmlichen Wellenschnittmethoden um mehrere Prozent verbessert. SINECUT™](/uploads/tx_osicons/SINECUTTM.jpg)
