DC-Конденсаторы для преобразователей
E61 DC

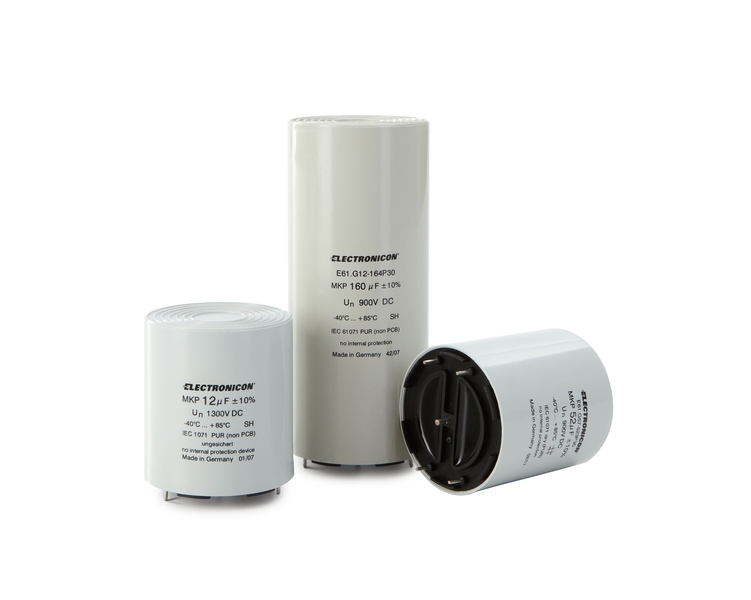

Серия E61 DC - конденсаторы постоянного тока для монтажа на печатные платы
Это исправно работает, даже в цепях небольшой мощности!
Несколько лет назад наш PK16TM сделал возможным замену электролитических конденсаторов энергоэффективными и высоконадежными пленочными конденсаторами, которые в настоящее время рассматриваются как стандартное решение. Теперь серия E61 предоставляет преимущества этой замены и для промежуточных цепей низкой мощности. Проволочные выводы позволяют монтировать конденсаторы непосредственно на печатную плату.
Конденсаторы серии E61 оптимальны для высоких значений эффективного и импульсного токов. Наряду с их высокой удельной емкостью, они обладают долговременной стабильностью и длительным временем хранения, а также отличным самовосстановлением без потерь емкости.
Продвинутая технология металлизации конденсаторной пленки и многолетний практический опыт в проектировании и производстве позволили нам создать этот ряд пленочных конденсаторов с многочисленными преимуществами по сравнению с электролитическими:
• высокие значения допустимых токов и электрическая прочность
• значительное увеличение времени эксплуатации
• значительное сокращение отказов
• минимизация потерь
• существенное сокращение самоиндуктивности и последовательного сопротивления
• более точные производственные допуски
• исключение выравнивающих резисторных делителей.
![Trockenkonstruktion: Kondensatoren gefüllt mit nicht-flüssigen Materialien wie Gas oder festes Harz. Nicht zu verwechseln mit Kondensatoren in ' Trockentechnologie ', welche ein trockenes Dielektrikum (nicht-imprägnierte Wickel) aufweisen, jedoch mit einer Isolierflüssigkeit wie öl, Harz oder Gel gefüllt sein können. Trockenkonstruktion](/uploads/tx_osicons/trockenkonstruktion.jpg)
![Selbstheilend: Im Falle eines Kurzschlusses (Spannungsdurchschlag im Dielektrikum) verdampfen die Metallbeläge um den Durchschlagspunkt herum aufgrund der Temperatur des Lichtbogens, der sich zwischen den Elektroden bildet. Innerhalb weniger Mikrosekunden wird der Metalldampf durch den beim Durchschlag entstehenden Überdruck vom Zentrum des Durchschlages weggedrückt. Auf diese Weise bildet sich eine belagfreie Zone rings um den Durchschlagspunkt, wodurch dieser vollständig isoliert wird. Der Kondensator bleibt während und nach dem Durchschlag voll funktionsfähig. Selbstheilend](/uploads/tx_osicons/selbstheilend.jpg)
![Trockenkonstruktion: Beliebige Montagelage möglich. Trockenkonstruktion](/uploads/tx_osicons/trockenkonstruktion1.jpg)
![Eigeninduktivität: Summe aller induktiven Bestandteile, die konstruktionsbedingt in jedem Kondensator enthalten sind (externe Anschlüsse, innere Verschaltung, usw.) Eigeninduktivität](/uploads/tx_osicons/eigeninduktivitaet.jpg)
![Serienwiderstand: Ersatzwiderstand, welcher die Summe aller im Kondensator auftretenden Ohmschen Widerstände repräsentiert. Maßgebend für die Berechnung der Stromwärmeverluste. Serienwiderstand](/uploads/tx_osicons/serienwiderstand.jpg)
